Cette maison est un bébé d'architectes-bordeaux !
Les clients sont un jeune couple travaillant à Bordeaux, désirant s'installer au vert dans une maison solaire, avec budget limité, et sur terrain très long mais étroit.
Budget : 100 000 euros TTC, hors viabilisation, une partie du second ainsi que l'ensemble des finitions réalisées par le propriétaire soit environ 30 000 €, honoraires architecte compris - réalisation en cours -
CONTRAINTES DE DEPART
Un
terrain a priori compliqué : d'autres ont renoncé à l'achat pour cause
d'étroitesse (les constructeurs ne pouvant y insérer leurs plans, une
zone de réserve de « 3 mètres ou rien » étroitise encore plus la zone
constructible à seulement 10 m ) ... façade étroite où se trouve le
sud, indispensable pour une maison solaire !
Afin de corser
l'ensemble, le client voulait préserver les vis-à-vis de ses voisins en
écartant le plus possible la maison des mitoyennetés, ce qui laissait
environ 8 m de façade sud.
Ultime contrainte, le budget,
particulièrement serré : budget de départ entre 90 000 et 100 000 euros
TTC, hors viabilisation et finitions (réalisées par le propriétaire),
honoraires de l'architecte compris !
Le défi fut relevé par José Martins,
nous
allons voir que ses solutions sont particulièrement efficaces, les
contraintes ont été dépassées avec une grande économie de moyens, une
vraie recherche d'optimisation du bâti.
Tout a commencé par ces trois petits croquis présentés aux clients :
terrain a priori compliqué : d'autres ont renoncé à l'achat pour cause
d'étroitesse (les constructeurs ne pouvant y insérer leurs plans, une
zone de réserve de « 3 mètres ou rien » étroitise encore plus la zone
constructible à seulement 10 m ) ... façade étroite où se trouve le
sud, indispensable pour une maison solaire !
Afin de corser
l'ensemble, le client voulait préserver les vis-à-vis de ses voisins en
écartant le plus possible la maison des mitoyennetés, ce qui laissait
environ 8 m de façade sud.
Ultime contrainte, le budget,
particulièrement serré : budget de départ entre 90 000 et 100 000 euros
TTC, hors viabilisation et finitions (réalisées par le propriétaire),
honoraires de l'architecte compris !
Le défi fut relevé par José Martins,
nous
allons voir que ses solutions sont particulièrement efficaces, les
contraintes ont été dépassées avec une grande économie de moyens, une
vraie recherche d'optimisation du bâti.
Tout a commencé par ces trois petits croquis présentés aux clients :
Quasiment
tous les principes bioclimatiques sont respectés pour cette
construction qui va tirer parti au maximum des ressources de
l'environnement.
Il s'agit d'une ossature bois sur fondations maçonnées.
La
structure elle-même est en Pin Douglas, le bardage extérieur en Cèdre
Rouge, la couverture en fibre bois-ciment finition tuile romaine.
tous les principes bioclimatiques sont respectés pour cette
construction qui va tirer parti au maximum des ressources de
l'environnement.
Il s'agit d'une ossature bois sur fondations maçonnées.
La
structure elle-même est en Pin Douglas, le bardage extérieur en Cèdre
Rouge, la couverture en fibre bois-ciment finition tuile romaine.
Pour récupérer un maximum de façade au sud,
et
trouver l'emplacement des panneaux solaires sans limiter les vitrages,
l'architecte a imaginé un toit mono-pente tourné vers le nord.
Il
dégage ainsi une grande façade sud de 50 m², partagée entre les baies
vitrées du rdc et de l'étage et les panneaux, disposés sur une
structure de poutres bois en Kerto, en une grande bande verticale de 7
m par 2,4 m . Seules une petite ouverture Est (pour le paysage) et une
au Nord (sdb) trouent les autres façades.
trouver l'emplacement des panneaux solaires sans limiter les vitrages,
l'architecte a imaginé un toit mono-pente tourné vers le nord.
Il
dégage ainsi une grande façade sud de 50 m², partagée entre les baies
vitrées du rdc et de l'étage et les panneaux, disposés sur une
structure de poutres bois en Kerto, en une grande bande verticale de 7
m par 2,4 m . Seules une petite ouverture Est (pour le paysage) et une
au Nord (sdb) trouent les autres façades.

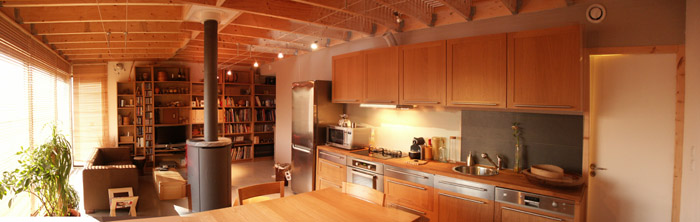

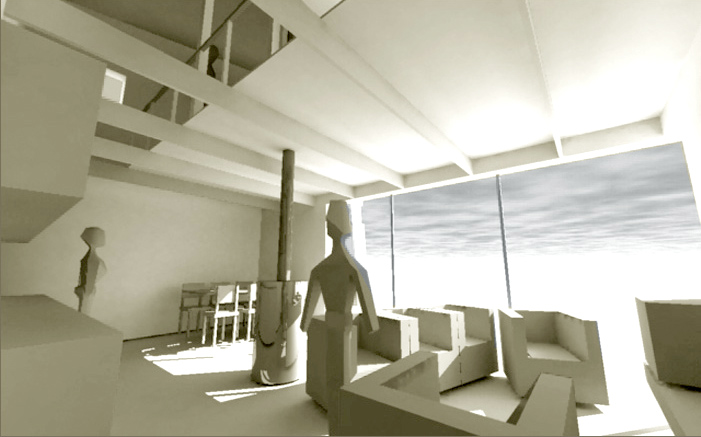

Ci-dessus
: Vue de la grande salle de vie (cuisine/salon/salle à manger) du rdc,
avec le poêle au centre, l'éclairage simule un soleil d'automne à midi.
On voit bien la mezzanine par laquelle circulera l'air chaud, et les poutres en kerto lamellé-collé qui soutiennent le plancher.
: Vue de la grande salle de vie (cuisine/salon/salle à manger) du rdc,
avec le poêle au centre, l'éclairage simule un soleil d'automne à midi.
On voit bien la mezzanine par laquelle circulera l'air chaud, et les poutres en kerto lamellé-collé qui soutiennent le plancher.
 | Ci-contre : Le cellier dans lequel sera installé le système de chauffage et d'eau chaude sanitaire solaire. L'espace est divisé par un nombre minimum de cloisons et de zones de |
Des futurs propriétaires comblés
Les futurs propriétaires ont simplement proposé leur « cahier
des charges » à l'architecte au cours d'un long échange. Lors d'une
deuxième réunion, ils ont adhéré avec enthousiasme et sans réserves aux
premières propositions.
« José
nous a fait trois plans, les trois collaient à notre idée et notre
budget, les trois dépassaient nos attentes, en fait on n'espérait pas
avoir du bois dans ce budget !" ../..
«
après la réunion avec l'architecte on est repartis chez nous emballés,
on s'imaginait déjà dedans , les seules modifications qu'on a demandé
ont porté sur un agrandissement de la salle de bains, et la suppression
d'un porte-à-faux brise-soleil très intéressant mais qui plombait le
budget ../..
"l'architecte
a été compréhensif car nous ne disposions d'aucune autre aide que notre
emprunt, notre budget était particulièrement verrouillé,on a beaucoup apprécié son investissement autour de nos volontés bioclimatiques – on est vraiment amoureux de son projet »
des charges » à l'architecte au cours d'un long échange. Lors d'une
deuxième réunion, ils ont adhéré avec enthousiasme et sans réserves aux
premières propositions.
« José
nous a fait trois plans, les trois collaient à notre idée et notre
budget, les trois dépassaient nos attentes, en fait on n'espérait pas
avoir du bois dans ce budget !" ../..
«
après la réunion avec l'architecte on est repartis chez nous emballés,
on s'imaginait déjà dedans , les seules modifications qu'on a demandé
ont porté sur un agrandissement de la salle de bains, et la suppression
d'un porte-à-faux brise-soleil très intéressant mais qui plombait le
budget ../..
"l'architecte
a été compréhensif car nous ne disposions d'aucune autre aide que notre
emprunt, notre budget était particulièrement verrouillé,on a beaucoup apprécié son investissement autour de nos volontés bioclimatiques – on est vraiment amoureux de son projet »

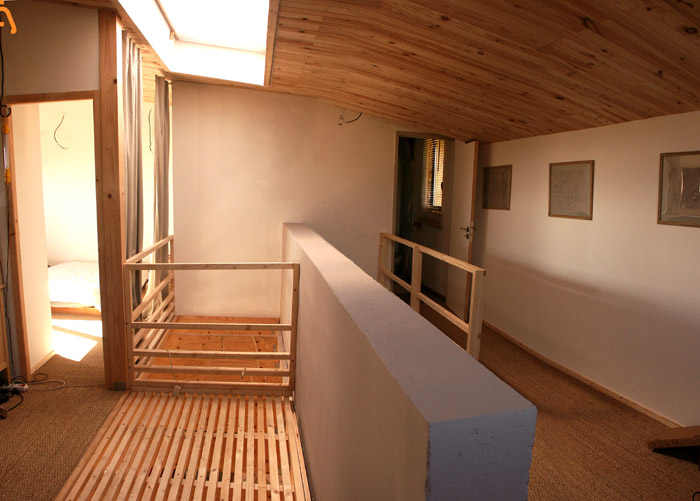

Ci-dessus
: le mur maçonné qui va assurer une partie de l'inertie thermique de la
maison sert de garde-corps à l'étage. Le palier servira pour une
éventuelle extension. En face au fond on aperçoit le mur de la salle de
bains, à gauche le bureau, au fond à droite la chambre.
: le mur maçonné qui va assurer une partie de l'inertie thermique de la
maison sert de garde-corps à l'étage. Le palier servira pour une
éventuelle extension. En face au fond on aperçoit le mur de la salle de
bains, à gauche le bureau, au fond à droite la chambre.
PRINCIPES BIOCLIMATIQUES
Ci dessous, ce schéma animé résume en quelques minutes les grands principes solaires appliqués à ce projet
 |
ALBUM DE CHANTIER
(presque) temps réel :
Le 23 septembre 2005

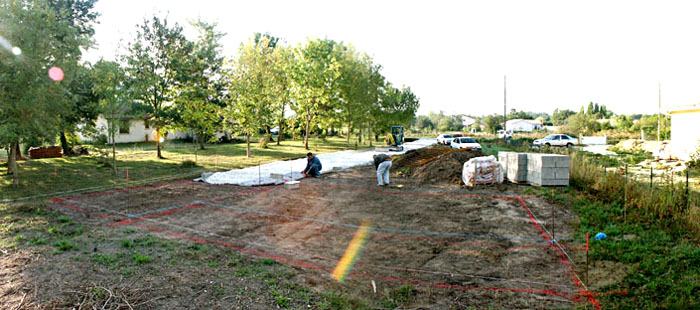

Implantation de la maison
Le 30 septembre 2005
Du 18 au 24 Octobre 2005

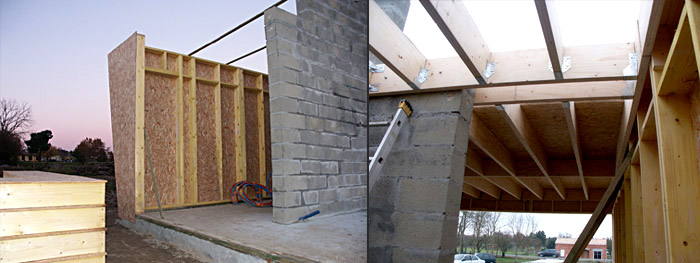

le premier panneau est posé, puis la structure de plancher en lamellé-collé (entre le 16 et le 21 décembre)

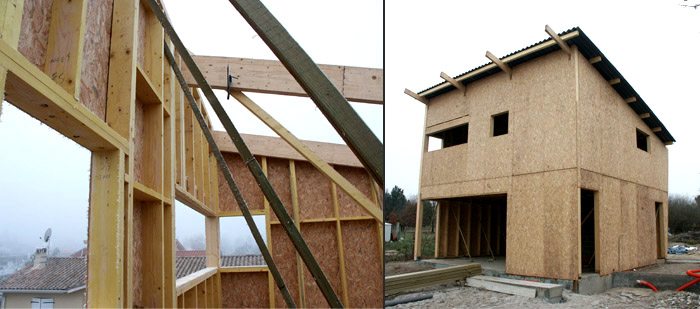

L'étage est enfin monté, et ce 6 janvier, la maison est hors-d'eau
Le 23 septembre 2005
Implantation de la maison

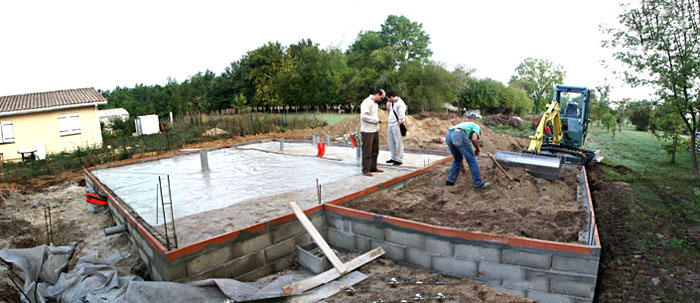

Le 30 septembre 2005
Les
fondations sortent de terre. L'architecte avait préconisé une étude de
sol. Celle-ci n'a pas été vaine : sous la terre végétale, très mince,
une nappe de sable épaisse repose sur 6 mètres de glaise. Les
fondations sont donc surdimensionnées, avec un double chaînage. Elles
plongent à 80 cm et sont comblées de sable de remblai compacté. (En
gris, à gauche, à droite le sol garage, simplement comblé de terre
sablonneuse.
fondations sortent de terre. L'architecte avait préconisé une étude de
sol. Celle-ci n'a pas été vaine : sous la terre végétale, très mince,
une nappe de sable épaisse repose sur 6 mètres de glaise. Les
fondations sont donc surdimensionnées, avec un double chaînage. Elles
plongent à 80 cm et sont comblées de sable de remblai compacté. (En
gris, à gauche, à droite le sol garage, simplement comblé de terre
sablonneuse.

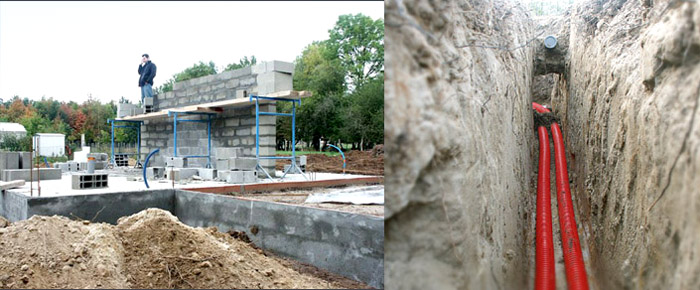

Du 18 au 24 Octobre 2005
A
droite : La dalle a été coulée et a séché. Le mur maçonné au coeur de
la maison est presque complètement érigé, photo prise durant la visite
de l'architecte.
A gauche : les tuyaux du puits canadien sont
déposés au fond de la tranchée et seront bientôt recouverts de plus
d'un mètre de terre.
droite : La dalle a été coulée et a séché. Le mur maçonné au coeur de
la maison est presque complètement érigé, photo prise durant la visite
de l'architecte.
A gauche : les tuyaux du puits canadien sont
déposés au fond de la tranchée et seront bientôt recouverts de plus
d'un mètre de terre.
le premier panneau est posé, puis la structure de plancher en lamellé-collé (entre le 16 et le 21 décembre)
L'étage est enfin monté, et ce 6 janvier, la maison est hors-d'eau

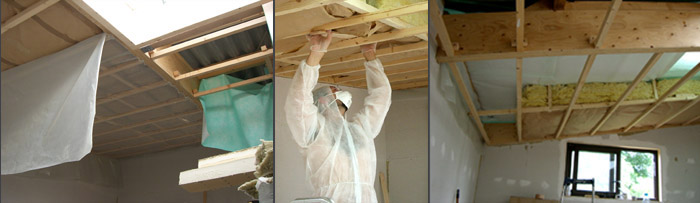

A
l'intérieur, 15cm de matériaux isolants sont placés entre les montants
des panneaux, un pare-vapeur unifié (le film blanc) remplace le
traditionnel voile de kraft et recouvre le tout de façon étanche,
évitant tout mouvement d'air et condensation de vapeur entre
chevrons et isolants. Cette méthode, très pratiquée dans les pays
scandinaves, mais aussi en Allemagne, en Suisse ou en Autriche, est
encore peu usitée en France. Les liteaux horizontaux ménagent une lame
d'air isolante entre ce pare-vapeur et les futures plaques de finition.
l'intérieur, 15cm de matériaux isolants sont placés entre les montants
des panneaux, un pare-vapeur unifié (le film blanc) remplace le
traditionnel voile de kraft et recouvre le tout de façon étanche,
évitant tout mouvement d'air et condensation de vapeur entre
chevrons et isolants. Cette méthode, très pratiquée dans les pays
scandinaves, mais aussi en Allemagne, en Suisse ou en Autriche, est
encore peu usitée en France. Les liteaux horizontaux ménagent une lame
d'air isolante entre ce pare-vapeur et les futures plaques de finition.
Installation

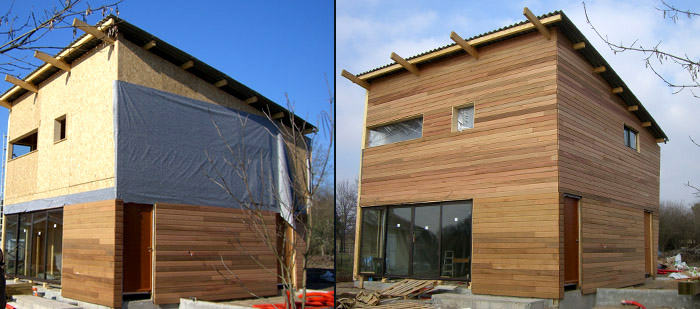

du bardage : un film pare-pluie est d'abord agrafé à la structure, puis
un ensemble de liteaux ménageront une lame d'air supplémentaire entre
le pare-pluie et le bardage en Red Cedar. Au total, c'est une isolation
d'air, de bois et de laine de roche
en mille-feuilles dite "répartie" de près de 24 cm qui
formera les murs de cette maison bioclimatique, pour retenir la chaleur
des moindres rayons de soleil hivernaux, et se prémunir de la
surchauffe estivale.
du bardage : un film pare-pluie est d'abord agrafé à la structure, puis
un ensemble de liteaux ménageront une lame d'air supplémentaire entre
le pare-pluie et le bardage en Red Cedar. Au total, c'est une isolation
d'air, de bois et de laine de roche
en mille-feuilles dite "répartie" de près de 24 cm qui
formera les murs de cette maison bioclimatique, pour retenir la chaleur
des moindres rayons de soleil hivernaux, et se prémunir de la
surchauffe estivale.

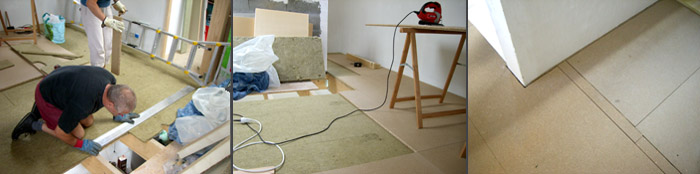

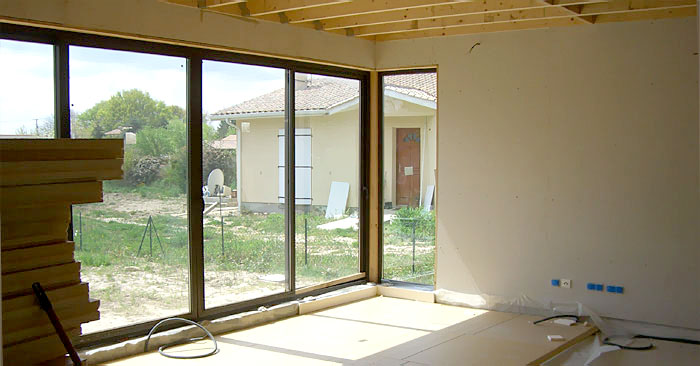

Le sol : mise en place d'un isolant de sol performant, bientôt suivront les
serpentins du chauffage solaire

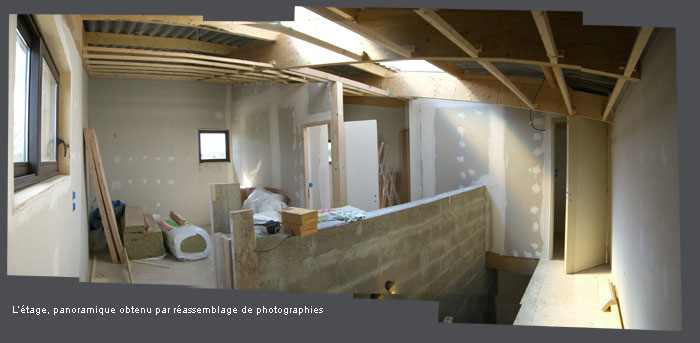

L'étage : les cloisons sont en place, on aperçoit déjà bien sur ce
point de vue le travail de la lumière sur les volumes

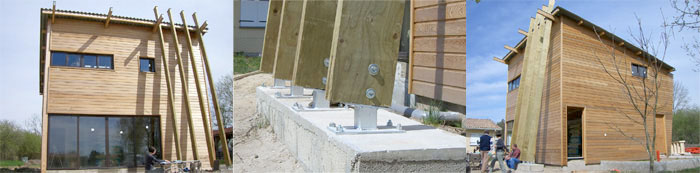

La façade : les grandes poutres de la façade en Kerto autoclavé
sont en place, fixées grâce à des sapines galvanisées réalisées
sur-mesure (détail au centre), elles attendent leurs panneaux solaires
Mise en place du réseau de tuyaux chauffants.

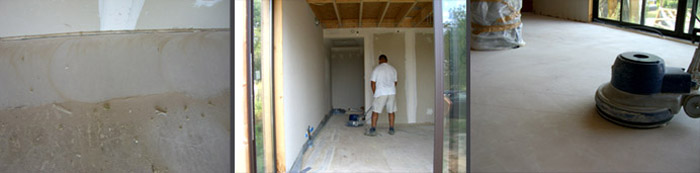

... Et ponçage de la chape du plancher chauffant

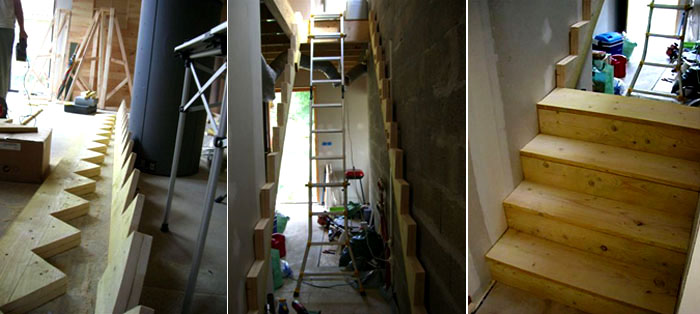

Construction de l'escalier
Pose de l'isolation phonique et des dalles
Isolation du toit, étanchéité à l'air et pare-pluie

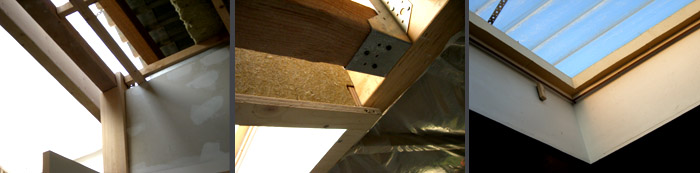

Puits de jour

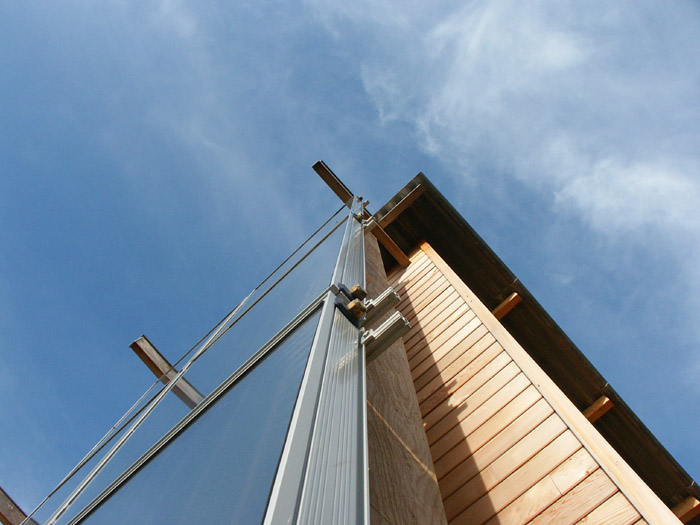

Les panneaux solaires sur la façade
Architectes-Bordeaux mettra à jour régulièrement l'album de chantier, restez en ligne...
